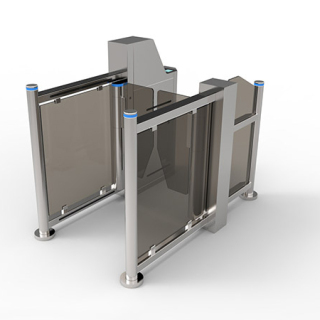

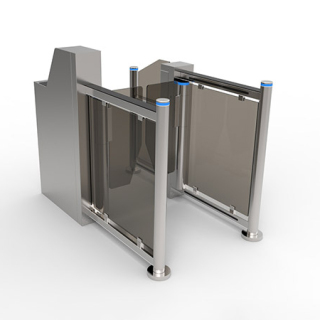

Brama szybkobieżna Kołowrót Rama ze stali nierdzewnej Bramy bezpieczeństwa

Brama szybkobieżna Kołowrót Rama ze stali nierdzewnej Bramy bezpieczeństwa

1. Wymiary gabarytowe: długość * szerokość * wysokość: 1600mm * 200mm * 1300mm

2. Materiał pudełka: grubość 2,0 mm SUS304

3. Materiał panelu drzwi: akryl o grubości 10mm

4. Środkowy materiał bramy: akryl o grubości 10mm

5. Proces produkcyjny: w pełni skomputeryzowane cięcie laserowe CNC, w pełni skomputeryzowane gięcie CNC

6. Szerokość kanału: ≤ 650 mm

7. Temperatura otoczenia: -20 ° C ~ 70 ° C

8. Środowisko pracy: wewnątrz i na zewnątrz (z szopą zainstalowaną na zewnątrz)

 Przegląd funkcjonalny

Ta bramka kanałowa to inteligentny sprzęt do zarządzania kanałami opracowany i wyprodukowany przez naszą firmę. Panel detektora biletów otwierających formy integruje skaner kodów QR i czytnik kart, który może zaspokoić potrzeby kontroli biletów w specjalnych miejscach i ma zalety, takie jak duża praktyczność , wysoka wytrzymałość i długa żywotność. To urządzenie skutecznie integruje znakomitą transmisję mechaniczną, sterowanie płytką drukowaną, efekty świetlne LED oraz różne technologie czytania i pisania. Konfigurując różne urządzenia do odczytu i zapisu, można uzyskać inteligentną kontrolę i zarządzanie przepływem kanałów.

Cały stojak na produkty wykorzystuje cięcie laserowe ze stali nierdzewnej i gięcie CNC, o pięknym i eleganckim wyglądzie. System przyjmuje zewnętrznie standardowy interfejs elektroniczny z szybką wtyczką, który może integrować różne urządzenia do czytania i pisania. Może łatwo zintegrować kod kreskowy, kod QR, dowód osobisty, kartę IC i inne urządzenia do odczytu i zapisu na tym urządzeniu, zapewniając uporządkowany i cywilizowany sposób przejścia dla personelu wchodzącego i wychodzącego oraz zapobiegając wchodzeniu i wychodzeniu nielegalnego personelu, w celu spełniają wymagania wyjść ewakuacyjnych, w systemie tym montowany jest dedykowany interfejs przycisku pożarowego do automatycznego otwierania bramy i organizowania ewakuacji personelu w sytuacjach awaryjnych.

Podstawowe parametry

1. Wymiary gabarytowe: długość * szerokość * wysokość: 1600mm * 200mm * 1300mm

2. Materiał pudełka: grubość 2,0 mm SUS304

3. Materiał panelu drzwi: akryl o grubości 10mm

4. Środkowy materiał bramy: grubość 10 mm akryl

5. Proces produkcyjny: w pełni skomputeryzowane cięcie laserowe CNC, w pełni skomputeryzowane gięcie CNC

6. Szerokość kanału: ≤ 650 mm

7. Temperatura otoczenia: -20 ° C ~ 70 ° C

8. Środowisko pracy: wewnątrz i na zewnątrz (z szopą zainstalowaną na zewnątrz)

parametry techniczne

1. Napięcie wejściowe: 100 V ~ 240 V

2. Napięcie napędu: 24 V

3. Moc sprzętu: 35W

4. Czas otwierania i zamykania: mniej niż 1 sekunda

5. Czas reakcji: 0,2 S

6. Prędkość ruchu: normalnie otwarte, 50 osób/minutę; Normalnie zamknięte 35 osób/minutę

7. Interfejs komunikacyjny: RS485

8. Odległość komunikacyjna: mniej niż 1200m

9. Wejście sygnału otwarcia: styk bezprądowy

Funkcje i funkcje

1. System posiada funkcję antykolizyjną. Gdy nieautoryzowany przedmiot zderzy się z drążkiem obrotowym, a kąt ruchu drążka osiągnie wartość ustawioną w menu (np. 2°), sterownik uruchomi mechanizm hamulca, zapobiegając unieruchom drążek wahadłowy i włącz alarm dźwiękowy i wizualny. Gdy siła zewnętrzna dalej wzrośnie, sterownik hamulca ochroni drążek wahacza przed złamaniem. Po usunięciu siły zewnętrznej drążek obrotowy automatycznie powróci do swojej pierwotnej pozycji, a system działa normalnie;

2. System posiada funkcje rozdzielczości kątowej i zerowej samokontroli, w tym enkoder 500P/R o wysokiej dokładności rozdzielczości. Zaletą tego precyzyjnego czujnika jest to, że sprawia, że ​​drążek obrotowy obraca się dokładnie;

3. Nielegalne wejście z funkcją alarmu;

4. Funkcja przeciwuderzeniowa, gdy nie ma sygnału otwarcia funkcji odbioru; ramię wahadłowe blokuje się automatycznie;

5. Funkcja przeciw zakleszczeniu na podczerwień, podczas procesu resetowania wahacza, jeśli podczerwień wykryje kogoś w kanale, wahadło automatycznie powróci do stanu otwartego;

6. Ujednolicony standardowy zewnętrzny interfejs elektryczny, który można podłączyć do różnych czytników kart i który może być zdalnie sterowany i zarządzany za pomocą komputera zarządzającego;

7. System jest wyposażony w zabezpieczenie nadprądowe. Gdy obciążenie przekroczy określoną ustawioną wartość (np. 2,5 A), system przestaje działać, aby uniknąć wypalenia silnika i innych urządzeń;
